Jak wybrać odpowiedni rozmiar rurki kwarcowej dla swojego projektu?

Wybór prawidłowego rurka ze szkła kwarcowego rozmiar wymaga dopasowania czterech parametrów do zastosowania: średnicy zewnętrznej (OD), grubości ścianki, długości i gatunku materiału. Popraw wszystkie cztery i swoje piec z rurą kwarcową , lampa UV, półprzewodnikowy system dyfuzyjny lub promiennik podczerwieni będą działać niezawodnie zgodnie ze specyfikacją. Pominięcie jednego – szczególnie grubości ścianki w systemie ciśnieniowym lub próżniowym – może spowodować pęknięcie, zapadnięcie się lub uszkodzenie termiczne rury. Niniejszy przewodnik zapewnia ustrukturyzowane ramy selekcji dla inżynierów, kierowników ds. zakupów i techników lablubatoryjnych zajmujących się pozyskiwaniem pracowników stopiony kwarc or rurka z topionej krzemionki produkty do zastosowań przemysłowych i naukowych.

Proces selekcji składa się z pięciu etapów: (1) zdefiniowanie środowiska termicznego i chemicznego, (2) określenie wymaganej średnicy zewnętrznej i średnicy otworu, (3) obliczenie minimalnej grubości ścianki do pracy pod ciśnieniem lub w próżni, (4) wybór prawidłowego rurka kwarcowa gatunek (przezroczysty, o niskiej zawartości OH, mleczny lub kolorowy) oraz (5) potwierdzić dostępność i termin realizacji u swojego klienta dostawca rurek ze szkła kwarcowego . Każdy etap został szczegółowo omówiony poniżej wraz z danymi referencyjnymi i praktycznymi przykładami.

Asortyment rur ze szkła kwarcowego: sześć stiardowych form

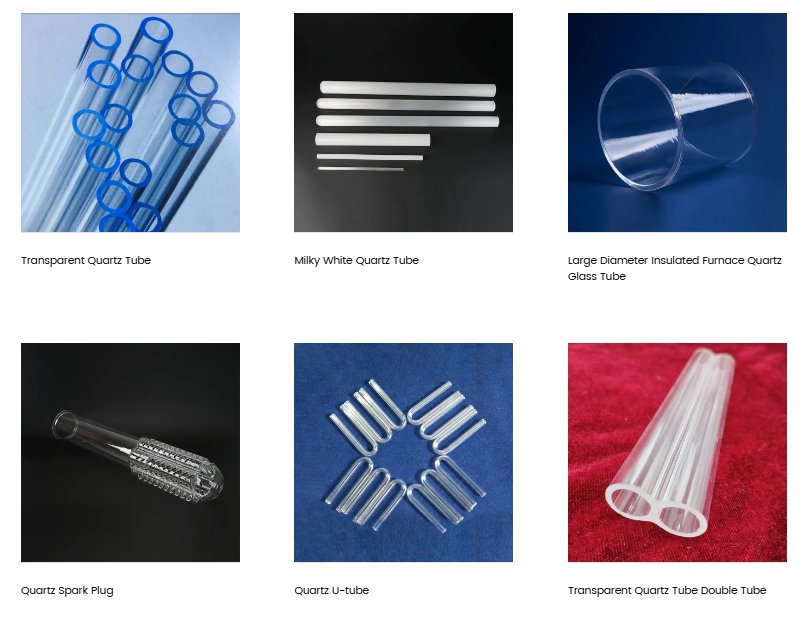

Poniższy obrazek przedstawia sześć reprezentatywnych form produktów Yancheng Mingyang's rurka ze szkła kwarcowego zasięg. Każda forma odpowiada odrębnym wymaganiom zastosowania, od stiardowych przezroczystych rur po złożone geometrie z podwójnym otworem i rurką w kształcie litery U.

Z pokazanego asortymentu: Przezroczysta rurka kwarcowa (u góry po lewej, z niebieską końcówką) — stiardowo przezroczysty rurka z topionej krzemionki o zawartości SiO2 większej niż 99,9% i przepuszczalności optycznej powyżej 93%, stosowany w lampach UV, piecach półprzewodnikowych i przyrządach optycznych. Mleczno-biała tuba kwarcowa (na górze pośrodku) — półprzezroczysta (nieprzezroczysta) rura wytwarzana w wyniku kontrolowanego pęcherzykowania podczas stapiania, zoptymalizowana do zastosowań związanych z ogrzewaniem na podczerwień, gdzie wymagana jest rozproszona dystrybucja promieniowania. Izolowana rura ze szkła kwarcowego o dużej średnicy (u góry po prawej) — szerokootworowy rura kwarcowa o wysokiej temperaturze do zastosowań w piecach dyfuzyjnych i reaktorach CVD do pracy ciągłej w temperaturze do 1200°C. Kwarcowa świeca zapłonowa (na dole po lewej) — precyzyjnie obrobiony element kwarcowy demonstrujący możliwości wtórnego przetwarzania w zakładzie w Mingyang. Kwarcowa rurka w kształcie litery U (na dole pośrodku) — wygięty rura kwarcowa do zastosowań w wymiennikach ciepła i układach recyrkulacji cieczy. Przezroczysta rurka kwarcowa Double Tube (na dole po prawej) — współosiowy podwójny otwór szklana rurka do zastosowań wymagających dwóch niezależnych kanałów cieczy lub gazu w jednym korpusie, takich jak zespoły lamp do sterylizacji UV i specjalne reaktory chemiczne.

Krok 1: Zdefiniuj środowisko termiczne i chemiczne

Przed określeniem dowolnego wymiaru zdefiniuj środowisko operacyjne. Szkło kwarcowe zachowuje się inaczej niż szkło borokrzemowe ( wysoki borokrzemian szkło mięknie w temperaturze około 820°C; stopiony kwarc mięknie w temperaturze 1665°C), więc pierwsze pytanie brzmi, czy dane zastosowanie rzeczywiście wymaga kwarcu, czy też wystarczy szkło borokrzemowe — stosowane w miarkach o wysokiej zawartości borokrzemianu, kolbach trójkątnych i lejkach o kształcie trójkątnym w laboratoriach chemicznych. Jeśli temperatura robocza przekracza 500°C lub spodziewany jest szok termiczny (szybkie cykle nagrzewania/chłodzenia), właściwym wyborem będzie kwarc.

Zgodność chemiczna jest drugim czynnikiem środowiskowym. Rurka ze szkła kwarcowego jest odporny na praktycznie wszystkie kwasy (z wyjątkiem kwasu solnego, siarkowego, azotowego i fluorowodorowego) i większość rozpuszczalników organicznych, co czyni go stiardowym wyborem do dostarczania czynników korozyjnych w rurociągach przemysłu chemicznego. W kontekście medycznym i laboratoryjnym jego biokompatybilność sprawia, że ​​nadaje się do stosowania w sprzęcie do sterylizacji i instrumentach analitycznych. Zastosowania związane z kwasem fluorowodorowym lub gorącym kwasem fosforowym wymagają alternatywnych materiałów, takich jak rurki pokryte PTFE.

Krok 2: Określ średnicę zewnętrzną i otwór dla swojego zastosowania

Średnica zewnętrzna (OD) zależy od złączki, kołnierza lub otworu pieca, w który musi pasować. Otwór (średnica wewnętrzna, ID) jest sterowany przez natężenie przepływu płynu lub gazu albo element, który musi przejść przez rurę (taki jak element grzejny lub preforma światłowodu). Poniższy poziomy wykres słupkowy przedstawia najczęstsze zakresy średnicy zewnętrznej dla każdej głównej kategorii zastosowań rurka kwarcowa .

Wykres pokazuje, że zastosowania rur pieców półprzewodnikowych wymagają najszerszego zakresu średnicy zewnętrznej — od 50 mm do 200 mm — ze względu na potrzebę pomieszczenia w otworze rury pieca partii płytek krzemowych o średnicy 150 mm, 200 mm i 300 mm. To największy i najbardziej wymagający segment dla rura kwarcowa o wysokiej temperaturze produktów i zazwyczaj wymaga izolowanych rur ze szkła kwarcowego o dużej średnicy, takich jak ta pokazana na powyższym obrazku produktu. Lampy bakteriobójcze UV ​​i halogenowe promienniki podczerwieni zajmują koniec o wąskiej średnicy (odpowiednio 8–25 mm i 10–20 mm), gdzie ścisła tolerancja średnicy zewnętrznej i doskonała przepuszczalność UV są głównymi kryteriami wyboru, a nie wytrzymałością konstrukcyjną. Rury nośne do preform laboratoryjnych i światłowodowych obejmują umiarkowany zakres (4–30 mm) i często wymagają najwęższych tolerancji wymiarowych — zazwyczaj tolerancja średnicy zewnętrznej wynosząca ± 0,1 mm w przypadku precyzyjnych zastosowań optycznych. Rurociągi reaktorów chemicznych obejmują najszerszy praktyczny zakres w codziennych zakupach, od 15 mm do ponad 100 mm, w zależności od natężenia przepływu i skali reaktora. Dla niestiardowe rurki kwarcowe wymagania wykraczające poza stiardowe zakresy, Yancheng Mingyang oferuje rysowanie i przetwarzanie zgodnie ze specyfikacją z potwierdzoną kontrolą wymiarową.

Krok 3: Oblicz minimalną grubość ścianki dla obciążenia ciśnieniowego i próżniowego

Grubość ścianki jest wymiarem krytycznym dla bezpieczeństwa rurka kwarcowa wybór. Niedostatecznie określona grubość ścianki prowadzi do pęknięcia rurki pod ciśnieniem wewnętrznym lub zapadnięcia się pod próżnią zewnętrzną. Poniższy wzór (z rurociągów zakładów chemicznych ASME B31.3, dostosowany do materiałów szklanych) zapewnia ostrożne pierwsze oszacowanie:

t_min = (P x OD) / (2 x S P)

Gdzie P = wewnętrzne nadciśnienie (MPa), OD = średnica zewnętrzna (mm), S = dopuszczalne naprężenie dla topionego kwarcu (około 7 MPa przy obciążeniu ciągłym w temperaturze pokojowej; zmniejszyć o 50% powyżej 800°C). Dla kwarcu zaleca się współczynnik bezpieczeństwa wynoszący co najmniej 4x ze względu na jego kruchy tryb zniszczenia.

• Przykład 1 (bańka lampy UV): OD = 20 mm, ciśnienie wewnętrzne w przybliżeniu atmosferyczne (0 manometrów). Minimalna ścianka: stiardowo 1,0–1,5 mm. Głównym czynnikiem jest wytrzymałość mechaniczna, a nie ciśnienie.
• Przykład 2 (ciśnieniowy reaktor chemiczny, 0,3 MPa): OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Zastosuj współczynnik bezpieczeństwa 4x: minimalna grubość ściany = 4,2 mm. Aby uzyskać standardową dostępność, określ ścianę o grubości 5 mm.
• Przykład 3 (piec dyfuzyjny do półprzewodników, próżnia do 0,01 Pa): Rządzi ciśnienie upadku. W przypadku rury o średnicy zewnętrznej 100 mm minimalna ścianka do obsługi próżni wynosi zazwyczaj 3–4 mm, co zweryfikowano za pomocą analizy elementów skończonych. Skonsultuj się ze swoim dostawca rurek ze szkła kwarcowego do potwierdzenia grubości ścianki w próżni.

Dla piec z rurą kwarcową w zastosowaniach pod ciśnieniem atmosferycznym grubość ścianki zależy przede wszystkim od zarządzania gradientem termicznym: cieńsze ściany szybciej równoważą temperaturę (mniejsze naprężenia termiczne), ale mają mniejszą wytrzymałość mechaniczną. W przypadku standardowych rur pieca atmosferycznego typowa grubość ścianki wynosi 2–3 mm dla średnicy zewnętrznej 50–100 mm.

Krok 4: Wybierz odpowiedni gatunek kwarcu dla swojego zastosowania

Nie wszystkie rurka ze szkła kwarcowego stopnie są wymienne. Gatunek określa zawartość hydroksylu (OH), widmo transmisji, gęstość pęcherzyków i wykończenie powierzchni – każdy z tych czynników wpływa na wydajność w określonych zastosowaniach. Poniższy wykres radarowy porównuje cztery główne oceny w oparciu o sześć kryteriów selekcji.

Wykres radarowy ukazuje kompromisy pomiędzy trzema najczęściej kupowanymi gatunkami rur kwarcowych. Przezroczysty kwarc o wysokiej zawartości OH (pokazane na zdjęciu produktu jako tubusy z niebieskimi końcówkami) wyróżniają się przepuszczalnością promieniowania UV i przejrzystością optyczną — co czyni go standardowym wyborem dla Rurka kwarcowa UV zastosowaniach, takich jak lampy bakteriobójcze, opakowania UV LED, kuwety kwarcowe topione promieniami UV i Płyta kwarcowa UV komponenty. Jednak jego stosunkowo wysoka zawartość grup hydroksylowych (zwykle 150–300 ppm OH) sprawia, że ​​nie nadaje się do wysokoprężnych lamp rtęciowych lub źródeł metalohalogenkowych HID, gdzie absorpcja OH przy 2,72 mikrona powoduje przedwczesne ciemnienie lampy. Rurka z dehydroksylowanej topionej krzemionki o niskiej zawartości OH z zawartością OH poniżej 10 ppm — i poniżej 5 ppm osiągalną poprzez dehydroksylację próżniową — uzyskuje najwyższe wyniki na osi niskiego poziomu OH i jest właściwym wyborem do zastosowań w bańkach lamp HID, lampach halogenowych i grzejnikach kwarcowych dalekiej podczerwieni, gdzie lampa musi skutecznie przepuszczać promieniowanie podczerwone przez cały okres użytkowania. Mleczna (nieprzezroczysta) rurka kwarcowa całkowicie poświęca transmisję UV i światła widzialnego w zamian za doskonałą rozproszoną emisję podczerwieni, co czyni go preferowanym gatunkiem do kwarcowych grzejników rurowych dalekiej podczerwieni na podczerwień i zespołów grzejników kwarcowych z włókna węglowego, gdzie wymagany jest równomierny rozkład ciepła na powierzchni rury. Zarówno gatunki o niskiej zawartości OH, jak i gatunki mleczne zachowują tę samą doskonałą odporność termiczną i odporność chemiczną jak przezroczysty kwarc. Do zastosowań wymagających potwierdzenia zawartości SiO2 powyżej 99,9% – takich jak półprzewodnikowe lampy CVD, tygiel kwarcowy aplikacje lub stopiony kwarc rods stosowane jako laboratoryjne podstawy tygli kwarcowych — od dostawcy należy uzyskać certyfikat analizy (CoA).

Krok 5: Tolerancja długości, standardy wymiarowe i specyfikacje niestandardowe

Standardowe rurki ze szkła kwarcowego są dostarczane w długościach 1000 mm, 1500 mm i 2000 mm. Długości cięcia z tolerancją ±1mm są standardem; węższe tolerancje (±0,5 mm lub lepsze) są dostępne w przypadku precyzyjnych zastosowań optycznych i półprzewodnikowych po dodatkowym czasie realizacji. Poniższy wykres liniowy pokazuje, jak wymagania dotyczące tolerancji wymiarowej wpływają na praktyczną dostępność zakresu średnic zewnętrznych w standardowym zakładzie produkcyjnym.

Wykres liniowy pokazuje zasadniczy kompromis w zakupie rur kwarcowych: w miarę zaostrzania się wymagań dotyczących tolerancji wymiarowych, maksymalna osiągalna średnica zewnętrzna maleje ze względu na ograniczenia w precyzyjnych operacjach ciągnienia i szlifowania. W standardowej klasie tolerancji (± 1 mm) dostępne są średnice zewnętrzne do 200 mm — obejmujące pełny zakres zastosowań w rurach pieców półprzewodnikowych i dużych reaktorach chemicznych. Przy tolerancji klasy optycznej (±0,2 mm) praktyczna maksymalna średnica zewnętrzna wynosi około 80 mm, co pokrywa się z większością zastosowań rur nośnych preform laboratoryjnych i światłowodowych. Przy tolerancji klasy półprzewodników (±0,1 mm) maksymalna średnica zewnętrzna wynosi około 50 mm, co odzwierciedla intensywne operacje szlifowania i polerowania wymagane do osiągnięcia tego poziomu precyzji na kruchym materiale. Dla niestiardowe rurki kwarcowe wymagania, które łączą dużą średnicę zewnętrzną z wąską tolerancją — na przykład rura o średnicy zewnętrznej 150 mm z tolerancją ± 0,2 mm dla specjalistycznego reaktora MOCVD — typowy jest wydłużony czas realizacji wynoszący 4–8 tygodni i należy go uwzględnić przy planowaniu projektu. Yancheng Mingyang oferuje konsultacje inżynieryjne w zakresie specyfikacji wymiarowych, aby pomóc klientom określić minimalną klasę tolerancji, która spełnia ich wymagania funkcjonalne, unikając zawyżonej specyfikacji, która niepotrzebnie wydłuża czas dostawy i zwiększa koszty zakupu.

Informacje dotyczące wyboru rurki kwarcowej dla konkretnego zastosowania

Poniższa tabela konsoliduje czteroetapowy schemat wyboru w skrócony przewodnik po najpopularniejszych zastosowaniach rur ze szkła kwarcowego. Obejmuje pełną szerokość produktu w standardzie rurka ze szkła kwarcowego o wysokiej czystości and pręt ze szkła kwarcowego komponentów do specjalistycznych produktów grzewczych i optycznych.

Produkty ze szkła kwarcowego poza rurami: rozszerzony asortyment produktów

Podczas rurka ze szkła kwarcowego and szklana rurka produkty stanowią rdzeń asortymentu, Yancheng Mingyang dostarcza szeroką gamę produktów ze szkła kwarcowego i specjalnego, które spełniają uzupełniające potrzeby aplikacyjne. Należą do nich pręt ze szkła kwarcowegos (pręty ze stopionego kwarcu i pręty z kryształu kwarcu) do zastosowań optycznych i konstrukcyjnych, arkusz szkła kwarcowego and okno ze szkła kwarcowego panele do komór próżniowych i zespołów optycznych, Płyta kwarcowa UV and Okrągła płyta kwarcowa UV z otworami do fotolitografii i systemów utwardzania UV, oraz Kuwety kwarcowe topione promieniami UV i prostokątne formaty kuwet kwarcowych do spektroskopii i instrumentów analitycznych.

W segmencie produktów grzewczych spółka zajmuje się produkcją grzejnik halogenowy na podczerwień rurki, Promiennik kwarcowy dalekiej podczerwieni zgromadzenia i grzejnik kwarcowy z włókna węglowego and Kwarcowa rura grzewcza na podczerwień z włókna węglowego produkty do zastosowań związanych z ogrzewaniem procesów przemysłowych. W tych produktach grzewczych wykorzystuje się rury kwarcowe mleczne i o niskiej zawartości OH, aby zmaksymalizować efektywność emisji podczerwieni. Oferta obejmuje zastosowania w laboratoriach i badaniach naukowych laboratoryjny tygiel kwarcowy and laboratorium tygla krzemionkowego produkty, nieprzezroczysty tygiel z topionej krzemionki do wzrostu kryształów i przezroczysty tygiel kwarcowy warianty dla procesów wymagających wizualnego monitorowania stopu. Przedmioty specjalistyczne obejmują instrumenty ze szkła kwarcowego , wysoki borokrzemian measuring cup , lejek w kształcie trójkąta , i chemia kolb trójkątnych wyroby szklane – łączące standardowe wyroby ze szkła laboratoryjnego i wysokiej jakości segmenty kwarcowe.

Firma dostarcza również dźwiękowe instrumenty lecznicze w tym kryształowa misa śpiewająca , Kryształowe Misy Alchemiczne , Kamerton z kryształu kwarcowego , Kryształowy Śpiewający Trójkąt , Kryształowa Harfa , i Kryształowy Śpiewający Święty Graal produkty — rosnący obszar zastosowań, który wykorzystuje właściwości rezonansu akustycznego topionego szkła kwarcowego o wysokiej czystości do zastosowań terapeutycznych i instrumentów muzycznych.
