Jaka jest różnica między tyglami kwarcowymi i krzemionkowymi?

Chociaż terminy te są często używane zamiennie w zwykłych rozmowach, podstawowa różnica między tyglami kwarcowymi i krzemionkowymi polega na ich strukturę molekularną, proces produkcyjny i poziomy czystości . Tygle kwarcowe są zazwyczaj wykonane z naturalnych kryształów kwarcu o wysokiej czystości lub syntetycznych prekursorów, co skutkuje: krystaliczna lub wysoce przezroczysta stopiona struktura . Tygle krzemionkowe (często odnoszące się do topionej krzemionki lub nieprzezroczystej krzemionki) są zazwyczaj wykonane z rafinowanego piasku i posiadają struktura niekrystaliczna (amorficzna). o wyższej tolerancji na szok termiczny, ale o nieco niższej czystości chemicznej.

Krótko mówiąc, jeśli Twoja aplikacja wymaga najwyższa obojętność chemiczna i przejrzystość (takich jak wzrost płytek półprzewodnikowych), kwarc jest stiardem. Jeśli Twoja aplikacja obejmuje szybkie zmiany temperatury i topienia metali nieżelaznych przy niższych kosztach, preferowanym wyborem przemysłowym jest topiona krzemionka.

Skład materiału i integralność strukturalna

Stany krystaliczne i amorficzne

Kwarc jest naturalnie występującą krystaliczną formą dwutlenku krzemu ($SiO_2$). Kiedy mówimy o tyglach kwarcowych, zwykle mamy na myśli stopiony kwarc . Materiał ten powstaje w wyniku stopienia naturalnych kryształów kwarcu o wysokiej czystości w przekraczających je temperaturach 2000°C . Powstały materiał zachowuje wysoki poziom „pamięci” strukturalnej i ekstremalną czystość, często przekraczającą 99,99% $SiO_2 $ .

Tygle krzemionkowe, w szczególności te sklasyfikowane jako topiona krzemionka, są wykonane z piasku krzemionkowego. Chociaż pod względem chemicznym jest taki sam ($SiO_2$), materiał źródłowy zawiera więcej pierwiastków śladowych (takich jak aluminium, żelazo i wapń). Podczas produkcji krzemionka jest topiona i szybko schładzana, aby zapobiec krystalizacji, tworząc „szklisty” stan amorficzny. Właśnie ten brak struktury krystalicznej nadaje tygle krzemionkowe ich właściwości doskonała odporność na rozszerzalność cieplną .

Czystość i pierwiastki śladowe

Czystość jest czynnikiem decydującym w produkcji zaawansowanych technologii. Tygle kwarcowe stosowany w procesie Czochralskiego (CZ) do wyciągania wlewków krzemowych musi mieć całkowity poziom zanieczyszczeń mniejszy niż 50 ppm (cząstek na milion) . Jakiekolwiek wypłukiwanie metali z tygla do stopionego krzemu mogłoby zniszczyć właściwości elektryczne powstałego półprzewodnika. Tygle krzemionkowe, choć wciąż czyste, mogą zawierać pewne zanieczyszczenia Zakres 100-500 ppm , dzięki czemu lepiej nadają się do prac odlewniczych niż do elektroniki.

Wydajność cieplna i odporność na ciepło

Zdolność do wytrzymywania ekstremalnych temperatur jest cechą charakterystyczną obu materiałów, ale inaczej reagują na „szok termiczny” — szybką zmianę temperatury powodującą pękanie materiałów.

• Temperatura mięknięcia: Topiony kwarc ma nieco wyższą temperaturę mięknienia, zwykle ok 1680°C , podczas gdy topiona krzemionka może zacząć mięknąć bliżej 1600°C w zależności od zawartości zanieczyszczeń.
• Współczynnik rozszerzalności cieplnej (CTE): Both materials have an incredibly low CTE, approximately $5.5 \times 10^{-7} / °C$. This means they barely expand when heated.
• Odporność na szok termiczny: Topiona krzemionka jest królem szoku termicznego. Można podgrzać tygiel krzemionkowy do 1100°C i zanurz go w zimnej wodzie, tak aby się nie rozbił. Tygle kwarcowe są również sprężyste, ale są bardziej podatne na „dewitryfikację” (ponowną krystalizację), jeśli są przechowywane w wysokich temperaturach przez zbyt długi czas.

Dewitryfikacja jest poważnym problemem w przypadku kwarcu. Po podgrzaniu powyżej 1150°C przez dłuższy czas amorficzny stopiony kwarc zaczyna ponownie przekształcać się w stan krystaliczny (krystobalit). To przejście tworzy biały, mętny wygląd i sprawia, że ​​tygiel staje się kruchy, co ostatecznie prowadzi do uszkodzenia konstrukcji.

Porównanie właściwości fizycznych i chemicznych

Zastosowania i przypadki użycia przemysłowego

Kiedy wybrać Tygle kwarcowe

Tygle kwarcowe są złotym standardem reakcje chemiczne o wysokiej czystości . Ponieważ są praktycznie wolne od tlenku glinu i boru, nie zanieczyszczają znajdujących się w środku próbek. Typowe zastosowania obejmują:

• Wzrost krzemu monokrystalicznego: Duże tygle kwarcowe służą do utrzymywania stopionego krzemu w temperaturze około 1420°C przez kilka dni w celu hodowli wlewków krzemowych do ogniw słonecznych i chipów komputerowych.
• Laboratoryjne trawienie kwasem: Ponieważ kwarc jest odporny na większość kwasów (z wyjątkiem kwasu fluorowodorowego i gorącego kwasu fosforowego), idealnie nadaje się do rozpuszczania próbek w mocnych kwasach mineralnych.
• Produkcja światłowodów: Wysoka przezroczystość kwarcu w promieniach UV jest niezbędna do topienia preform stosowanych w światłowodach.

Kiedy wybrać Silica Crucibles

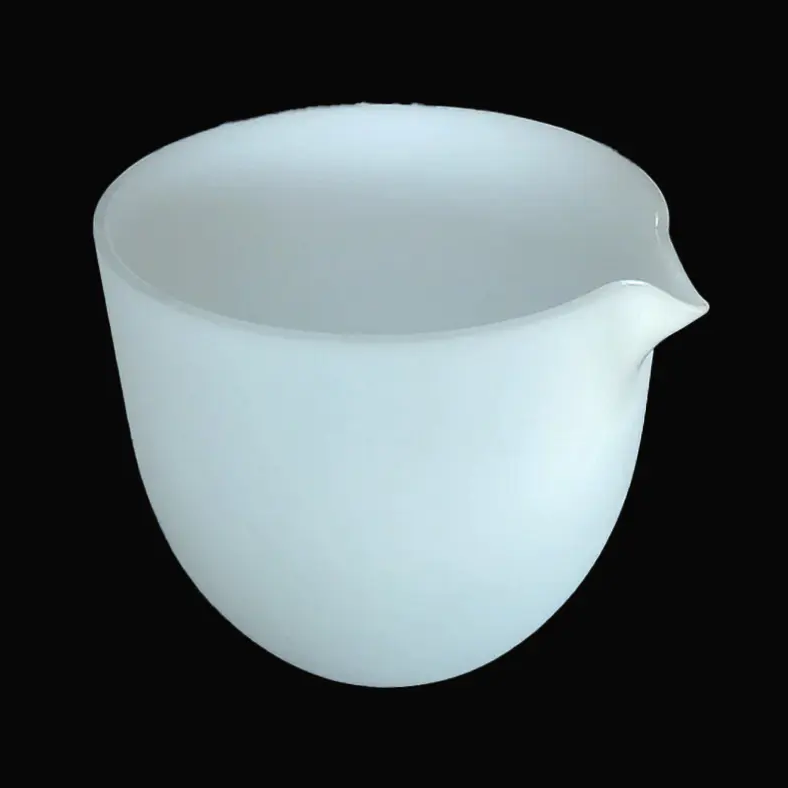

Tygli z topionej krzemionki jest więcej wytrzymały mechanicznie i ekonomiczne w przypadku ciężkich prac przemysłowych. Ich nieprzezroczysty charakter wynika z mikroskopijnych pęcherzyków powietrza uwięzionych podczas topienia piasku kwarcowego, co faktycznie pomaga w izolacji. Typowe zastosowania obejmują:

• Rafinacja metali szlachetnych: Topienie złota, srebra i platyny wymaga tygla, który wytrzyma intensywne ciepło z pieca indukcyjnego bez pękania.
• Produkcja szkła: Używane jako tygle na małą skalę do specjalnych partii szkła.
• Casting inwestycyjny: Ceramiczne płaszcze i tygle na bazie krzemionki są standardem w odlewniach ze względu na ich stabilność wymiarową.

Czynniki konserwacji i trwałości

Żywotność tych tygli zależy od ich środowiska. Korozja chemiczna and obsługa fizyczna to dwa największe zagrożenia. Tygle kwarcowe są szczególnie wrażliwe na metale alkaliczne (sód, potas). Nawet odcisk palca może wprowadzić wystarczającą ilość sodu, aby działać jako katalizator dewitryfikacji, powodując przedwczesną awarię tygla w wysokich temperaturach.

Aby przedłużyć żywotność tygla kwarcowego lub krzemionkowego, wykonaj następujące kroki:

1. Nosić rękawiczki: Nigdy nie dotykaj wnętrza ani zewnętrznej strony tygla o wysokiej czystości gołymi rękami. Używaj niestrzępiących się rękawiczek, aby zapobiec zanieczyszczeniu olejem i solą.
2. Kontrolowane chłodzenie: Podczas gdy topiona krzemionka dobrze radzi sobie z wstrząsami, kwarc powinien być chłodzony z szybkością nie więcej niż 5°C na minutę podczas przekraczania zakresu dewitryfikacji (około 1000°C do 1200°C).
3. Prawidłowe czyszczenie: Do usunięcia zanieczyszczeń metalicznych należy zastosować kąpiel z 10% kwasem azotowym, a następnie wielokrotne płukanie wodą dejonizowaną.

Wniosek: Podsumowanie wyboru

Wybór pomiędzy kwarcem a krzemionką zależy wyłącznie od Ciebie wymagania dotyczące czystości a wymagania dotyczące szoku termicznego . Jeśli pracujesz w pomieszczeniu czystym lub hodujesz kryształy, gdzie pojedynczy atom żelaza mógłby zepsuć partię, tygiel kwarcowy o wysokiej czystości jest obowiązkowe. Jednakże w większości zastosowań metalurgicznych, jubilerskich i ogólnych zastosowań wymagających wysokiej temperatury, gdzie tygiel jest wielokrotnie wprowadzany i wyjmowany z pieca, tygiel ze stopionej krzemionki zapewnia lepszą trwałość i wartość.

Rozumiejąc Próg czystości kwarcu 99,99%. w porównaniu z dominacja szoku termicznego w krzemionce inżynierowie i technicy mogą mieć pewność, że wybiorą materiał, który maksymalizuje zarówno bezpieczeństwo, jak i jakość wydruku.
